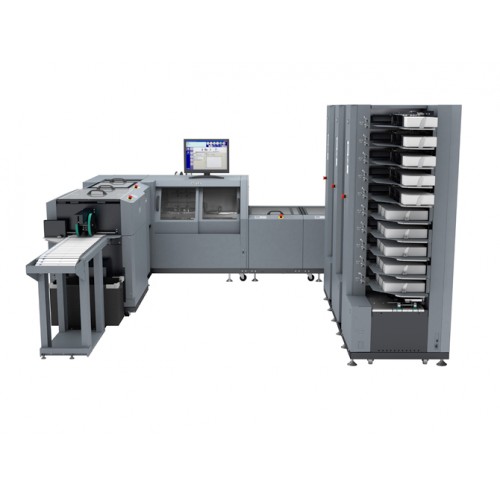

Duplo DBMi Saddle System

Автоматическая настройка всех параметров в течение 60 секунд. Производство буклетов альбомной ориентации формата А4. Управление с ПК для быстрого и точного программирования заданий. Высокая производительность до 9000 брошюр в час. Широкий ассортимент готовой продукции по формату и толщине. Программирование режимов подачи листов для каждого лотка. З-х ножевая подрезка.

Единственный вариант оборудования для шитья проволокой внакидку на седлообразном столе на рынке сегодня…

Основываясь на более чем 40-летнем опыте в области брошюровочного и другого послепечатного оборудования, компания Duplo International Ltd с гордостью продолжает стратегию выведения на рынок печатного оборудования высокопроизводительных и точных автоматизированных систем послепечатной обработки.

В настоящее время, учитывая существующие запросы современных загруженных типографий, работающих на полную мощность, с высокой универсальностью, гибкостью и эффективным способом производства книжной продукции, компания Duplo представила свой первый вкладочно- швейно-резальный агрегат.

Инновационная и точная система ВШРА предлагает изготовителям коммерческой офсетной и цифровой печатной продукции разнообразие функций, которые позволят им развивать бизнес и повышать его рентабельность.

Точный и удобный в эксплуатации ВШРА Duplo DBMi Saddle System предоставляет возможность выпуска широкого ряда изданий по формату, в том числе от все более популярных брошюр альбомной ориентации формата A4 до малых брошюр размером 90 х 75 мм.

Благодаря быстрой автоматической переналадке примерно за 60 секунд, а также возможности изготовления изданий объемом до 120 полос (страниц) с четкой и плоской формой корешка, ВШРА Duplo DBMi Saddle System позволит любому новичку на рынке полиграфии выпускать профессиональную печатную продукцию.

Полная автоматизация и точность

Система DBMi Saddle System сконструирована с учетом последних технологий, что позволяет выполнять полностью автоматическую переналадку всех параметров брошюр без ручных регулировок и оснастки для точного и аккуратного производства печатной продукции примерно за 60 секунд.

Дизайн и конструкция DBMi позволяет любому оператору управлять системой просто вводя все параметры брошюры, включая размеры от формата А4 альбомной ориентации до размера 90х75 мм с помощью цветного контролера ПК. Машина выполняет автоматическое позиционирование до 4-х швейных голов Hohner для шитья прямыми или кольцевыми скобами, при этом датчики гарантируют неизменно качественное производство брошюр согласно заданию.

Брошюры толщиной от 2 до 120 страниц автоматически выравниваются на седлообразном столе и собираются в комплекты или подборки, из которых производятся полноценные издания. Полная автоматическая настройка положения биговальных и фальцевальных роликов, а также позиций швейных голов и ножей гарантирует точное и аккуратное изготовление книг без исключений.

Высокая производительность с быстрым оборотом и ростом прибыли

Линия DBMi Saddle System была разработана на основе последних технологий, чтобы за счет встроенных функций максимизировать производительность. До 6 шт. вакуумных листоподборощиков DSC-10/60i могут быть соединены в линию, чтобы подбирать готовые комплекты или подборки в различных конфигурациях.

Программное обеспечение для программирования системы подачи листов (Intelligent Multi-Bin Feeding system (IMBF) позволяет подавать как предварительно подобранные, так и подобранные секции, что делает систему DBMi Saddle System гибкой и высоко производительной.

С помощью присоединения опционального модуля подрезки боковых кромок DKT-200 и центрального ножа, на оборудование можно выполнять подрезку с трех сторон и изготавливать до 9000 шт. вкладышей для CD дисков или брошюр формата А5 альбомной ориентации.

Несколько встроенных датчиков автоматически отслеживают процесс изготовления каждой брошюры, начинаю с подборки листов – при этом неправильно подобранные блоки автоматически удаляются, не прерывая работу всей линии.

Универсальные решения

Одно из ключевых преимуществ системы DBMi Saddle System – это гибкие и инновационные решения. Оборудование предлагает богатый выбор функций и характеристик как для офсетной, так и для цифровой печати. Эта максимально универсальная система может производить брошюры от формата А4 альбомной ориентации до формата вкладышей CD-дисков и толщиной до 120 страниц, при этом время на переналадку и настройку всего 60 секунд.

Высокопроизводительная линия, состоящая из DBMi Saddle System и вакуумного листоподбор- щика DSC-10/60i, подходит для обработки как офсетных, так и цифровых тиражей и позволяет выполнять программируемую подачу как подобранных, так и заранее подобранных комплек- тов из любого лотка. Производство брошюр из предварительно подобранных документов со штрих-кодом легко выполняется благодаря установке в линию с DBMi Saddle System модуля автоматической подачи DSF-2200.

Дооснащение системы макс. 4-мя швейными головами позволяет увеличить производи- тельность в 2 раза, а устройство для пробивки 2-х отверстий вместе с трех-сторонней подрезкой позволяет типографиям предложить клиентам широкий ассортимент полностью гибких и универсальных решений для выпуска готовой продукции.

Легкость и простота управления

Управление всей системой осуществляется с помощью ПК имеющего специальную программу, разработанную по технологии ГИП (графический пользовательский интерфейс). Простое в использовании программное обеспечение позволяет оператору контролировать и отсле- живать настройку всех параметров брошюры и подачи бумаги как в модулях DBMi Saddle System, так и в вакуумных листоподюорщиках DSC-10/60i.

Оператор может создавать и сохранять неограниченное количество заданий и легко вернуть- ся к этому заданию в будущем, при этом машина сама перенастроится под необходимые параметры в течение минуты. В дополнение к управлению с персонального компьютера, точная регулировка до 0,2 мм, направляющих и позициях упоров может быть легко выполнена с помощью трех встроенных контроллеров станций фальцевания, сшивания и подрезки.

U-образная эргономичная конфигурация и наглядный путь прохождения листов позволяют оператору контролировать полный производственный цикл, так как все операции сосредоточены в пределах зоны управления.

Система DBMi Saddle System максимально удобна и включает революционное предложение, которое выгодно отличает ее от оборудования конкурентов, так как вся система может управляться одним оператором.

Системный рабочий процесс

Каждая вакуумная башня Duplo DSC-10/60i может подавать максимально 10 листов в модуль продольного бигования и фальцевания (DBMS-F). Каждый подобранный комплект или тетрадь аккуратно выравнивается 2 устройствами боковых направляющих перед подачей на ролики бигования, а затем в фальцевальные валы для фальцевания и подачи на седлообразный стол. Сбигованные и сфальцованные тетради или комплекты аккуратно и точно выравниваются вдоль корешка. В случае изготовления толстых изданий, несколько комплектов накапливается в этой секции перед сшиванием.

Затем сформированные издания направляются для шитья 2-мя, 3 или 4 швейными головами, при этом каждая брошюра выравнивается перед шитьем по корешку в модуле DBMS-S.

Далее каждая брошюра подается из секции фальцевания ремнями и позиционируется в секции подрезки, где лезвие или нож находится вверху. В модуле DBMS-T происходит обрезка переднего края книги под заданный размер.

Далее брошюры подаются в опциональный модуль подрезки боковых кромок DKT-200 (если он установлен), где аккуратно подрезаются боковые края книги.

В заключении готовые издания подаются на внешний длинный конвейер-транспортер. Все бумажные обрезки автоматически и безопасно попадают в один из контейнеров для дальнейшей переработки.

Не просто листоподборщик

Intelligent Multi-Bin Feeding system (IMBF) - специально разработанное программное обеспе
